регулируемые

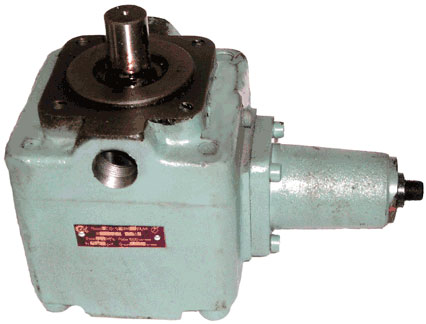

Пластинчатые насосы Г12-53АМ, Г12-54АМ, Г12-55АМ, 2Г12-54АМ-2,5, 2Г12-55АМ-4 регулируемые предназначены для нагнетания рабочей гидравлической жидкости в узлах и механизмах машин, в которых требуется регулируемая по величине подача.
Насосы (2)Г12-5...М относятся к группе регулируемых пластинчатых насосов. Также как и регулируемые насосы НПлР обеспечивают изменение подачи минерального масла в гидроприводах от номинального до нуля при достижении в системе давления, равного давлению настройки регулятора давления. Диапазон кинематической вязкости минерального масла 20-213 мм²/с при температуре от +10 до +50 °С.
Насосы Г12-5..М имеют два вида исполнения по способу изменения рабочего объёма:
– механическое для моделей Г12-53АМ, Г12-54АМ, Г12-55АМ (Рном. = 6,3МПа);
– дистанционное для моделей 2Г12-54АМ-2,5 и 2Г12-55АМ-4 (Рном. = 2,5 и 4 МПа соответственно).
Настройка регулятора давления–механическая. Номинальная частота вращения–1500 об/мин. Направление вращения – правое (если смотреть по часовой стрелке со стороны вала).
Насосы Г12-5...М соответствуют ТУ 2.053.1765-85.
| Г12-5 | 5А | М | - | 2,5 | УХЛ4 | ||||
УХЛ4 = климатическое исполнение и категория размещения. | |||||||||
 | |||||||||
Максимальное давление регулирования: 2,5 = 2,5 МПа; 4 = 4 МПа. | |||||||||
| |||||||||
М = модернизированный. | |||||||||
| |||||||||
Рабочий объём: 3 = 20 см³; 4 = 45 см³; 5 = 80 см³. | |||||||||
| |||||||||
Г12-5 = пластинчатый насос с механическим регулированием; 2Г12-5 = пластинчатый насос с дистанционным регулированием. | |||||||||
| Модель насоса | Г12-53АМ | Г12-54АМ | Г12-55АМ | 2Г12-55АМ | |||||
| Номинальный рабочий объём см³ | 20 | 45 | 80 | 80 | |||||
| Частота вращения (ном./мин.), об/мин | 1500 / 960 | ||||||||
| Номинальная подача, л/мин | 25,5 | 58 | 105,6 | 108 | |||||
| Номинальное давление на выходе, МПа | 6,3 | 6,3 | 6,3 | 4 | |||||
| Давление на входе (макс./мин.), МПа | 0,012 / 0,08 | ||||||||
| Номинальная мощность, кВт | 3,6 | 8,1 | 13,6 | 10,5 | |||||
| Коэффициент подачи не менее, % | 86 | 86 | 86 | 90 | |||||
| Ресурс при номинальном режиме работы, ч | 5000 | 3000 | 3000 | 3000 | |||||
| Предельное значение среднего уровня звука, дБ(А) | 72 | 75 | 82 | 79 | |||||
| Масса насоса, кг | 17,5 | 31,5 | 46 | 58 | |||||
| Направление вращения | По часовой стрелке | ||||||||
| Нагрузки на валу | Радиальные и осевые нагрузки недопустимы | ||||||||
| Рекомендуемая вязкость | 23 ÷ 45 сСт при 40º С (ISO VG22-46). Для холодного запуска при нулевом давлении: 400 сСт максимум | ||||||||
| Класс чистоты жидкости | ISO 19/16 (достигается при тонкости фильтрации 25 мкм и ß ≥ 75) | ||||||||
| Температура жидкости | +70º C | ||||||||
| Положение в пространстве | Любое | ||||||||
Пример условного обозначения при заказе насоса пластинчатого регулируемого с номинальным рабочим объёмом 20 см³ и с номинальной подачей 25,5 л/мин:
Насос Г12-53АМ УХЛ4.
