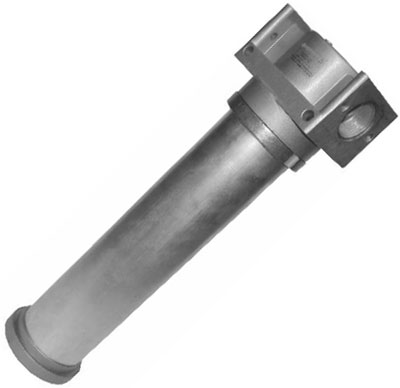

Осушитель сжатого воздуха П-МК11-2513, П-МК11-2514
Структура условного обозначения П-МК11
Габаритные и присоединительные размеры осушителей П-МК11.25
Осушители сжатого воздуха П-МК11-2513, П-МК11-2514 предназначены для подготовки сжатого воздуха в пневматических приводах и системах промышленного оборудования.
Основные параметры осушителей воздуха:
- условный проход 25 мм;
- минимальное давление 0,2 МПа;
- номинальное давление 1,0 МПа;
- максимальный расход воздуха при давлении на выходе 0,63 МПа 2 м³/мин;
- температура точки росы осушённого воздуха не выше -40°C.
Таблица присоединительных размеров П-МК11
| Обозначение устройства | Диаметр присоединительных отверстий |
| Осушитель П-МК11-2513 | М33х2-7Н |
| Осушитель П-МК11-2514 | K 1" |
| Устройство модульное П-МК11 | - | 25 | 1Х | ХХ | Х | ||||
Категория размещения | |||||||||
 | |||||||||
Климатическое исполнение | |||||||||
| |||||||||
Вид присоединительных отверстий: 3 - с метрической резьбой на входе и стыковое на выходе; 4 - с конической резьбой на входе и стыковое на выходе; | |||||||||
| |||||||||
Величина условного прохода 25 мм | |||||||||
| |||||||||
Условное обозначение модульного устройства типа осушитель воздуха | |||||||||
При заказе осушителей сжатого воздуха П-МК1125 наиболее часто используются следующие обозначения:
Осушитель воздуха П-МК11.2513 УХЛ4
Осушитель воздуха П-МК11.2514 УХЛ4
