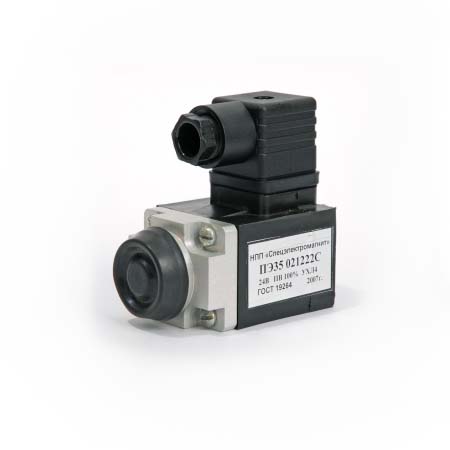

Электромагнит ПЭ 35 (привод электромагнитный) является заменой (аналогом) электромагнитовКВМ-35; ЭМ- 24; EmaX 70 5,5 и используется для дистанционного управления гидрораспределителями с условным проходом Ду=6 мм, такими, как ПЕ6; ВЕ6; 1РЕ6; МРЭ6, вентилями ВВ-351 ( ВВ-32Ш ), ВВ-352 ( ВВ-34Ш ), а также другой гидроаппаратурой станков и автоматических линий. Для работы в составе гидравлической аппаратуры мобильной техники предпочтительней использовать привод электромагнитный (электромагнит) ПЭ-36.
Основные параметры электромагнитов ПЭ-35
| Параметр | Значение | |||
| Постоянный ток (24, 48, 110 В) | Переменный ток (24, 110 В) | Переменный ток (220, 380 В) | ||
| Тяговое усилие при номинальном токе якоря не менее *, Н | 30 | 25 | ||
| Потребляемая активная мощность не более, Вт | 35 | |||
| Допустимое отклонение питающего напряжения от номинала не более | ±10% | |||
Номинальный ход якоря, мм | 2,5 +0,1 | |||
| Полный ход якоря, мм | 6,0 +0,6 | |||
| Продолжительность включения питания, ПВ, % | 100 | |||
| Время срабатывания не более, с | 0,04 | |||
| Масса, кг | 0,48 | |||
* Примечание: тяговое усилие гарантировано при токе эксплуатационно-нагретого состояния, т.е. при напряжении U=0,9*Uном на электромагните, нагретом при напряжении U=1,1*Uном.
Структура условного обозначения привода серии ПЭ 35
| ПЭ 35 | - | ХХХ | ХХ | Х | Х | ||||
Тип исполнения выводов катушки: C - с соединителем СЭ11-19; П - с прямым соединителем 2РМГ14; У - с угловым соединителем 2РМГ14; Ш - с соединителем ШР16; ДХ - с соединителем DIN 43650, где Х - код внутренней электрической цепи, встроенной в розетку соединителя | |||||||||
 | |||||||||
Продолжительность включения: 1 - ПВ 100% | |||||||||
| |||||||||
Номинальное напряжение питающей сети :21 - 12 В; 03 - 110 В, 50 Гц 22 - 24 В; 04 - 127 В, 50 Гц 23 - 48 В; 05 - 220 В, 50 Гц 24 - 110 В; 06 - 380 В, 50 Гц 25 - 220 В 26 - 60 В | |||||||||
| |||||||||
Род тока питающей сети: 021 - постоянный, 023 - переменный | |||||||||
| |||||||||
Серия электромагнитов с габаритами для гидроаппаратуры с условным проходом Ду=6 мм | |||||||||
Следует отметить ещё раз, что электромагнит ПЭ 35 позиционируется на рынке промышленного оборудования, как аналог электромагнитов КВМ-35; ЭМ- 24; EmaX 70 5,5.
Пример условного обозначения электромагнита, рассчитанного на 24 вольта постоянного тока питающей сети, исполнение выводов катушки для электроразъёма СЭ11-19 без ответной части розетки (разъёма) СЭ11-19, климатическое исполнение для районов с умеренным и холодным климатом категория размещения 4:
Электромагнит ПЭ 35 021 22 1 С УХЛ4
Примеры маркировки электромагнита ПЭ35, рассчитанного на постоянный ток:
ПЭ35 021211С, ПЭ 35 021221С, ПЭ35 021231С, ПЭ35 021241С;
на переменный ток:
ПЭ35 023031С, ПЭ 35 023051С.
