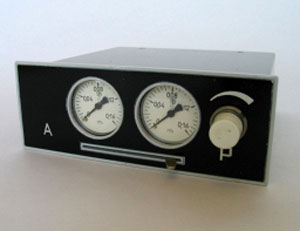

Панели управления пневматические ПП12.2 предназначены для дистанционного ручного управления исполнительным механизмом, плавного перехода с ручного управления на автоматическое регулирование и обратно, контроля величины управляющего пневматического сигнала в линии исполнительного механизма, отключения регулятора от линии исполнительного механизма при ручном управлении, контроля выходного давления регулятора (до выключающего реле) при ручном управлении и автоматическом регулировании.
Панель управления ПП 12-2 работает в комплекте с приборами серии 711Р, 712Р и другими, имеющими встроенные пневматические регуляторы и задатчики.
ВНИМАНИЕ - панели упарвления ПП12.2 сняты с производства!
Основные технические характеристики пневмопанелей ПП 12.2| Наименование параметра | Значение параметра |
| Панель управления пневматическая ПП12.2 | |
| Диапазон изменения входных и выходных аналоговых сигналов, кПа | 20-100 |
| Давление сжатого воздуха дискретных сигналов при значениях "0" / при значениях "1", кПа | 0 - 10 / 110 - 140 |
| Давление воздуха питания панелей управления, кПа | 140 |
| Предел допускаемой основной погрешности панелей управления (манометров) не более от верхнего предела измерения, % | 2,5 |
| Расход воздуха на выходе панели управления (мощность задатчика) не менее, л/мин | 20 |
| Расход воздуха питания панелей при установившемся режиме работы задатчиков не более, л/мин | 4,0 |
| Тип соединения с внешними пневматическими линиями по ГОСТ 25165-82 | штуцерное соединение 00-01-1; 00-02-2; 00-03-3; 00-04-4 |
| Габаритные размеры, мм | 174x50x157 |
| Масса, не более, кг | 1,6 |
Примечание: для питания панелей рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ.
Пример условного обозначения.
Панель управления пневматическая ПП12.2 климатического исполнения УХЛ4.2, с типом штуцерного соединения 00-01-1 по ГОСТ 25165-82:
Панель управления пневматическая ПП12.2-М8-УХЛ4.2 ТУ 311-00227471.048-95.
