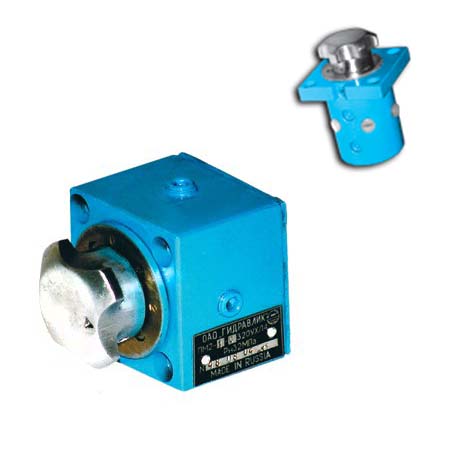

Переключатели манометров ПМ 2-1-320, ПМ 2-2-320, ПМ 2-1-С320, ПМ 2-2-С320, ПМ 6-320, ПМ 6-С320 предназначены для применения в гидросистемах станков и других машин для последовательного подключения манометра к полостям, в которых необходимо замерить давление с последующей его разгрузкой в сливную магистраль.
Дополнительная информация: манометры (подключаются к переключателю манометров) предназначены для испытаний, поверки и настройки приборов регулирования давления в гидросистемах, а также для измерений в пределах установленной погрешности избыточного давления рабочей жидкости.
Переключатели манометров ПМ2-320 и ПМ6-320 на номинальное давление в 32 МПа нашли широкое применение в машиностроительной отраслях, в отраслях автомобилестроения и тракторостроения. Переключатели манометров используются в гидравлических системах измерения и регулирования давления рабочей жидкости (обычно, это индустриальные масла).
Переключатели манометров ПМ2, ПМ6 имеют следующие конструктивные исполнения:
1. По присоединению:
- резьбовое:
ПМ2.1-320 – с креплением на торцевой плоскости;
ПМ2.2-320 – с креплением на боковой плоскости;
ПМ6-320 - с фланцевым креплением;
- стыковое:
ПМ2.1-С320 – с креплением на торцевой плоскости;
ПМ2.2-С320 – с креплением на боковой плоскости;
ПМ6-С320 - с креплением на вертикальной или горизонтальной плоскости;
2. По числу точек замера давления:
ПМ2-1-320, ПМ2-2-320, ПМ2-1-С320,ПМ2-2-С320 – двухточечные;
ПМ6-320, ПМ6-С320 – шеститочечные.
3. Климатическое исполнение:
УХЛ4 – для районов с умеренным климатом;
О.4 – для районов с тропическим климатом.
Переключатели ПМ-2-1-320, ПМ-2-2-320, ПМ-2-1-С320, ПМ-2-2-С320, ПМ-6-320, ПМ-6-С320 работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью от 10 до 400 cСт, при температуре рабочей жидкости от +10 до +70 °С и температуре окружающей среды от +1 до 55 °С.
Основные технические характеристики переключателей манометров ПМ2, ПМ6| Обозначение | Присоединение | Ном. давление настройки, МПа | Сила управления, Н | Число точек замера | Вид крепления | Масса, кг | Габаритные размеры, мм |
| Переключатель манометров ПМ2-1-320 (аналог устаревшего ЗМ2-1-320) | К 1/8" | 32 | 60 | 2 | Торцевое | 1,35 | 73x60x60 |
| Переключатель манометров ПМ2-2-320 (аналог устаревшего ЗМ2-2-320) | 2 | Боковое | 1,35 | 73x60x60 | |||
| Переключатель манометров ПМ6-320 (аналог устаревшего ЗМ6-320) | 6 | Фланцевое | 1,5 | 101x70x70 | |||
| Переключатель манометров ПМ2-1-С320 (аналог устаревшего ЗМ2-1-С320) | Стыковое | 2 | Торцевое | 1,35 | 73x60x60 | ||
| Переключатель манометров ПМ2-2-С320 (аналог устаревшего ЗМ2-2-С320) | 2 | Боковое | 1,35 | 73x60x60 | |||
| Переключатель манометров ПМ6-С320 (аналог устаревшего ЗМ6-320) | 6 | C креплением на вертикальной или горизонтальной плоскости | 1,5 | 101x70x70 |
Пример расшифровки условного обозначения переключателя манометров ПМ6-320 УХЛ4:
переключатель манометра с шестью точками замера давления, с фланцевым креплением, рассчитанный на номинальное давление в 32 МПа, климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4.
