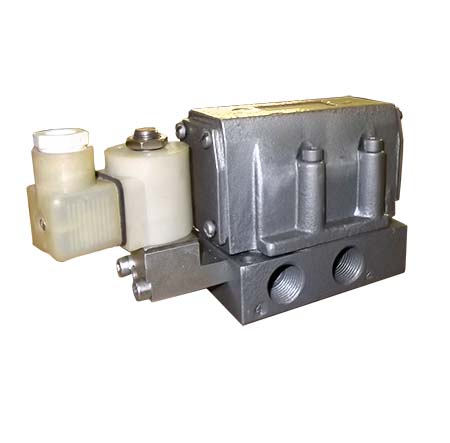

Пневмораспределители В64-14А-05, В64-15А-05 с двухсторонним электроуправлением (смотри с односторонним электроуправлением) с условными проходами соответственно 16 и 20 мм со стыковом присоединением (на плиту), пружинным или пневматическим возвратом применяются для управления потоком сжатого воздуха в пневмоприводах общего назначения.
В комплект поставки для распределителя B64-14A-05 входят четыре кольца уплотнительных 022-025-19, а в комплект пневмораспределителя B64-15A-05 четыре кольца уплотнительных 028-032-25.
В пневмораспределителях с двусторонним электропневматическим управлением В64-14А-05, В64-15А-05 стыкового присоединения перемещение поршня с золотником осуществляется при подаче напряжения на электромагнитную катушку типа П-ЭПР3 (по ТУ на распределители - катушка В64-14А-03-700) пилотного клапана. Это приводит к тому, что сжатый воздух по отверстию пилотного клапана поступает под соответствующий торец поршня. Для возврата поршня в исходное положение необходимо для пневмораспределителей с двухсторонним электропневматическим необходимо подать напряжение на электромагнитную катушку второго пилотного клапана.
Основные характеристики пневмораспределителей В64-14А-05, В64-15А-05
| Параметр | Нормы для типоразмеров | |||
| В64-14А-05 | В64-15А-05 | |||
| Условный проход, мм | 16 | 20 | ||
| Номинальное / минимальное давление, МПа | 0,63 / 0,25 | |||
| Пропускная способность, Кv по ГОСТ14691-69, м³/ч, не менее | 2,8 | 3,0 | ||
| Время срабатывания при давлении 0,4 МПа, с, не более | 0,1 | 0,2 | ||
| Номинальное напряжение питания, В: постоянного тока / переменного тока 50 Гц / переменного тока 60 Гц | 24 (12, 48,110) / 110,220 (380) / 110,220 | |||
| Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50 Гц, ВА / переменного тока 60 Гц, ВА | 7 / 9 / 12 | |||
| Масса пневмораспределителя, кг | 2,0 | 2,7 | ||
Структура условного обозначения пневмораспределителей В64-14А-05, В64-15А-05
| В64 | - | 1 | 4А | - | 05 | УХЛ | 4 | ||||
Категория размещения по ГОСТ 15150 (4) | |||||||||||
 | |||||||||||
Климатическое исполнение по ГОСТ 15150 (УХЛ, О) | |||||||||||
| |||||||||||
Стыковое присоединение пневмолиний | |||||||||||
| |||||||||||
Условный проход: 3 - 10 мм; 4 - 16 мм; 5 - 20 мм | |||||||||||
| |||||||||||
Способ управления: 1 - двухстороннее управление; 2 - одностороннее управление и пневматический возврат; 3 - одностороннее управление и пружинный возврат | |||||||||||
| |||||||||||
Пневмораспределитель с электропневматическим управлением | |||||||||||
Пример записи условного обозначения распределителя четырехлинейного, с электропневматическим двухсторонним управлением, условным проходом 16 мм, со стыковым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:
- пневмораспределитель В64-14А-05 УХЛ4 ТУ2-053-1633-83.
- то же, для распределителя с двусторонним электроуправлением, условным проходом 10 мм, со стыковым присоединением пневмолиний, климатического исполнения О, категории размещения 4:
- пневмораспределитель В64-13А-05 О4 ТУ2-053-1633-83.
