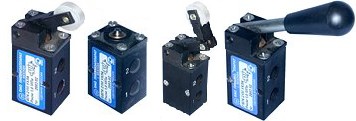

Пневмораспределители В76-21М, В76-22М, В78-21М, В78-22М двух- и трехлинейные с условным проходом Ду=4мм и Ду=6мм предназначены для останова (В78-2, АВ78-2, БВ78-2, ГВ78-2, ДВ78-2, КВ78-2) или изменения потока сжатого воздуха (В76-2, АВ76-2, БВ76-2, ГВ76-2, ДВ76-2, КВ76-2) в пневматических приводах общего назначения. Присоединение: резьбовые отверстия в корпусе распределителя.
Конструкция распределительного устройства:
- цилиндрический золотник (для всех распределителей, кроме КВ76(78)-21М;
- клапанного типа (для распределителей КВ76(78)-21М.
Рабочая среда для распределителей – сжатый воздух, давлением от 0,1 МПа до 1,0 МПа., очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35мм²/с (сСт) при температуре 50°С. Климатические исполнения УХЛ и О категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность должны соответствовать II степени жесткости по ГОСТ 28988.
Трехлинейные пневмораспределители (клапаны) В78-21М, В76-21В (кроме КВ76-21М, КВ78-21М) могут использованы как двухлинейные (В78) при этом атмосферный канал(3) должен быть заглушен.
Пневмораспределители В76-21М, В76-22М, В78-21М, В78-22М могут быть установлены в любом пространственном положении и крепятся двумя винтами через отверстия в корпусе.
Структура условного обозначения
| ХХ | - | 7 | Х | - | 2 | ХМ | УХЛ4 | ||||
Климатическое исполнение и категория размещения | |||||||||||
 | |||||||||||
Условный проход: 1 - 4 мм, 2 - 6 мм | |||||||||||
| |||||||||||
Число позиций | |||||||||||
| |||||||||||
Число линий: 6 - двухлинейный, 8 - трёхлинейный | |||||||||||
| |||||||||||
| |||||||||||
Вид управления: В - двухстороннее механическое с рычагом; БВ - механическое с толкателем; ДВ - ручное, с фиксацией в двух положениях (тумблер); ГВ - ручное с рычагом-ручкой (кнопка); КВ - одностороннее механическое с ломающимся рычагом; АВ - ручное с кнопкой Пуск; ЕВ - ручное с кнопкой Стоп | |||||||||||
Основные характеристики пневмораспределителей В78-21М, В78-22М, В76-21М, В76-22М
| Параметр | Исполнение | ||||||||||||
| БВ76-21М; БВ78-21М | БВ76-22М; БВ78-22М | В76-21М; В78-21М | В76-22М; В78-22М | КВ76-21М | КВ78-21М | ДВ76-21М; ДВ78-21М | ДВ76-22М; ДВ78-22М | ГВ76-21М; ГВ78-21М | АВ76-21М; АВ78-21М | АВ76-22М; АВ78-22М | ЕВ76-21М; ЕВ78-21М | ЕВ76-22М; ЕВ78-22М | |
| Условный проход, мм | 4 | 6 | 4 | 6 | 4 | 4 | 4 | 6 | 4 | 4 | 6 | 4 | 6 |
| Присоединение | G 1/8" | G 1/4" | G 1/8" | G 1/4" | K 1/8" | K 1/8" | G 1/8" | G 1/4" | G 1/8" | G 1/8" | G 1/4" | G 1/8" | G 1/4" |
| Минимальное / номинальное рабочее давление, МПа | 0,1 / 0,1 | ||||||||||||
| Усилие переключения, Н (кгс) | 80 (8) | 35 (3,5) | 25 (2,5) | 35 (3,5) | |||||||||
| Максимальное число срабатываний в минуту не менее | 100 | - | |||||||||||
| Пропускная способность (Kv) не менее, м³/час | 0,4 | 0,6 | 0,4 | 0,6 | 0,3 | 0,3 | 0,4 | 0,6 | 0,17 | 0,4 | 0,6 | 0,4 | 0,6 |
| Масса, кг | 0,13 | 0,17 | 0,18 | 0,11 | 0,18 | ||||||||
Пример записи условного обозначения пневмораспределителя трехлинейного двухпозиционного, с ручным управлением (рычаг) и пружинным возвратом с диаметром условного прохода 4 мм, присоединение пневмолиний резьбовое, с трубной присоединительной резьбой в корпусе распределителя 1/8", климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель ГВ76-21М УХЛ4
