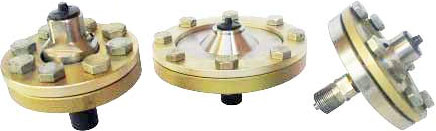

Разделители сред мембранные РМ 5319C, РМ 5320C, РМ 5321C, РМ 5322C
— Разделители сред мембранные РМ-5319C, РМ-5320C, РМ-5321C, РМ-5322C предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств (датчиков давления, манометров, вакуумметров, мановакуумметров, и т.д.) от попадания в нее сред агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы.
— Соединение разделителя сред мембранного РМ53... с измерительным устройством осуществляется непосредственно или через соединительный рукав ЦТКА 302.656.008.
— Исполнения разделителей сред мембранных РМ53..., верхний предел измерений давления устройства соединенного с разделителем, температура измеряемой среды, габаритные размеры и масса приведены в таблице ниже.
| №№ пп. | Исполнение | Предел измерения, МПа | Температура измерения среды, °С | Габаритные размеры, мм | Масса, кг, не более |
| 1 | Разделитель мембранный РМ 5319С (с резьбой М20х1,5) | 0,025 ÷ 2,5 | -40 ÷ +200 | Ø100 х 82max | 3 |
| 2 | Разделитель мембранный РМ 5319С-01 (с резьбой М20х1,5 и дополнительной фторопластовой мембраной) | ||||
| 3 | Разделитель мембранный РМ 5319С-G1/2 (с резьбой G1/2") | ||||
| 4 | Разделитель мембранный РМ 5319С-01-G1/2 (с резьбой G1/2" и дополнительной фторопластовой мембраной) | ||||
| 5 | Разделитель мембранный РМ 5319С-Ø10 (с резьбой М20х1,5, для мазута и других вязких сред) | ||||
| 6 | Разделитель мембранный РМ 5319С-01-Ø10 (с резьбой М20х1,5 для мазута и других вязких сред, с дополнительной фторопластовой мембраной) | ||||
| 7 | Разделитель мембранный РМ 5319С-Ø10-G1/2 (с резьбой G1/2", для мазута и других вязких сред) | ||||
| 8 | Разделитель мембранный РМ 5319С-01-Ø10-G1/2 (с резьбой G1/2", для мазута и других вязких сред с дополнительной фторопластовой мембраной) | ||||
| 9 | Разделитель мембранный РМ 5319С-02 (с резьбой М20х1,5, с нижним фланцем из стали 45) | ||||
| 10 | Разделитель мембранный РМ 5319С-02-G1/2 (с резьбой G1/2", с нижним фланцем из стали 45) | ||||
| 11 | Разделитель мембранный РМ 5319С-02-Ø10 (с резьбой М20х1,5, нижним фланцем из стали 45, для мазута и других вязких сред) | ||||
| 12 | Разделитель мембранный РМ 5319С-02-Ø10-G1/2 (с резьбой G1/2", нижним фланцем из стали 45, для мазута и других вязких сред) | ||||
| 13 | Разделитель мембранный РМ 5320С (с резьбой М20х1,5 и болтами М10) | 0,025 ÷ 2,5 | -40 ÷ +200 | Ø145 х 27 | 2,2 |
| 14 | Разделитель мембранный РМ 5320С-01 (с резьбой М20х1,5, болтами М10 и с дополнительной фторопластовой мембраной) | ||||
| 15 | Разделитель мембранный РМ 5320С-М30 (с резьбой М30х1,5 и болтами М10) | ||||
| 16 | Разделитель мембранный РМ 5320С-01-М30 (с резьбой М30х1,5, болтами М10 и с дополнительной фторопластовой мембраной) | ||||
| 17 | Разделитель мембранный РМ 5321С (с резьбой М20х1,5) | 4 ÷ 60 | -40 ÷ +200 | Ø100 х 102 max | 2 |
| 18 | Разделитель мембранный РМ 5321С-01 (с резьбой М20х1,5 и дополнительной фторопластовой мембраной) | ||||
| 19 | Разделитель мембранный РМ 5321С-G1/2 (с резьбой G1/2") | ||||
| 20 | Разделитель мембранный РМ 5321С-01-G1/2 (с резьбой G1/2" и дополнительной фторопластовой мембраной) | ||||
| 21 | Разделитель мембранный РМ 5321С-Ø10 (с резьбой М20х1,5, для мазута и других вязких сред) | ||||
| 22 | Разделитель мембранный РМ 5321С-01-Ø10 (с резьбой М20х1,5, для мазута и других вязких сред, с дополнительной фторопластовой мембраной) | ||||
| 23 | Разделитель мембранный РМ 5321С-Ø10-G1/2 (с резьбой G1/2", для мазута и других вязких сред) | ||||
| 24 | Разделитель мембранный РМ 5321С-01-Ø10-G1/2 (с резьбой G1/2", для мазута и других вязких сред, с дополнительной фторопластовой мембраной) | ||||
| 25 | Разделитель мембранный РМ 5321С-02 (с резьбой М20х1,5, нижним фланцем из стали 45) | ||||
| 26 | Разделитель мембранный РМ 5321С-02-G1/2 (с резьбой G1/2", нижним фланцем из стали 45) | ||||
| 27 | Разделитель мембранный РМ 5321С-02-Ø10 (с резьбой М20х1,5, нижним фланцем из стали 45, для мазута и других вязких сред) | ||||
| 28 | Разделитель мембранный РМ 5321С-02-Ø10-G1/2 (с резьбой G1/2", нижним фланцем из стали 45, для мазута и других вязких сред) | ||||
| 29 | Разделитель мембранный РМ 5322С (с резьбой М20х1,5 и болтами М12х1,5) | 4 ÷ 60 | -40 ÷ +200 | Ø100 х 45 | 1,5 |
| 30 | Разделитель мембранный РМ 5322С-01 (с резьбой М20х1,5, с болтами М12х1,5 и дополнительной фторопластовой мембраной) | ||||
| 31 | Разделитель мембранный РМ 5322С-М14 (с резьбой М20х1,5 и болтами М14х1,5) | ||||
| 32 | Разделитель мембранный РМ 5322С-01-М14 (с резьбой М20х1,5, с болтами М14х1,5 и дополнительной фторопластовой мембраной) |
Структура условного обозначения мембранных разделителей РМ53...
| РМ5319С | - | 02 | - | Ø10 | - | G1/2 | - | Ор | - | Р2м | |
Р2м = рукав соединительный (длина 2 м; 2,5 м; 3 м; 3,5 м; 4 м; 4,5 м; 5 м) Н2 = нижние фланцы для проверки РМ5320С или РМ5322С (количество – по требованию) Ш1 = штуцер для заполнения (количество – по требованию) | |||||||||||
 | |||||||||||
Ор = коррозионностойкое исполнение (для разделителей № п/п 1...8; 13...24; 29...32) | |||||||||||
| |||||||||||
G1/2 = исполнение с трубной резьбой на фланце | |||||||||||
| |||||||||||
Ø10 = исполнение для вязких сред | |||||||||||
| |||||||||||
Исполнение: 01 = исполнение с дополнительной фторопластовой мембраной 02 = исполнение с нижним фланцем из стали 45 | |||||||||||
| |||||||||||
РМ5319C, РМ5320C, РМ5321C, РМ5322 = модель разделителя сред мембранного | |||||||||||
Пример заказа:
Разделитель мембранный РМ, модель 5319С с резьбой М20х1,5 с нижним фланцем из стали 45, для мазута и других вязких сред, с соединительным рукавом длиной 2 метра, с одним штуцером для заполнения:
Разделитель РМ5319С-02-Ø10-Р2м-Ш1 ТУ 4212-128-00227471-2007
