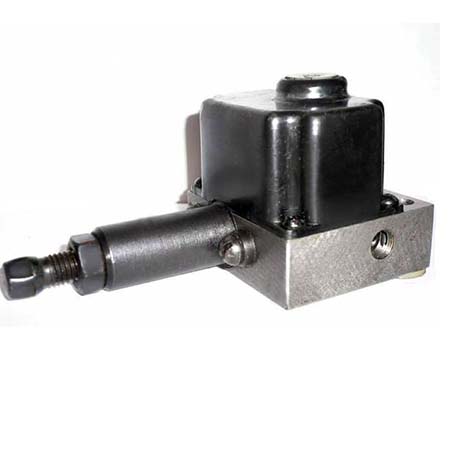

Реле давления 1РД УХЛ4, 2РД УХЛ4, 3РД УХЛ4, 4РД УХЛ4 резьбового присоединения и 1РДП УХЛ4, 2РДП УХЛ4, 3РДП УХЛ4, 4РДП УХЛ4 стыкового (притычного) присоединения применяются для контроля давления рабочей среды в гидравлических системах станков и других машин.
Реле давления типа РД, РДП работают на чистых минеральных маслах с кинематической вязкостью от 10 до 22 0мм²/с, при температуре масла +10 ... +70 °С.
Исполнения по присоединению:
- 1(2,3,4)РД УХЛ4 - резьбовое присоединение;
- 1(2,3,4)РДП УХЛ4 - стыковое присоединение.
| Параметр | Исполнения | |||
| 1РД(П)УХЛ4 | 2РД(П)УХЛ4 | 3РД(П)УХЛ4 | 4РД(П)УХЛ4 | |
| Давление на входе номин. / макс. / мин., МПа | 6,3 / 7,0 / 0,6 | 10 / 11 / 0,8 | 20 / 22 / 1,0 | 32 / 35 / 3,0 |
| Зона нечувствительности, МПа | 0,8 | 1,2 | 1,8 | 2,2 |
| Масса реле давления, кг | 0,8 | |||
Пример условного обозначения реле давления с номинальным давлением на входе 32 МПа, стыкового присоединения, с нечувствительностью до 2,2 МПа, предназначенного для работы в умеренном и холодном климате, категория размещения 4:
Реле давления 4РДП УХЛ4.
