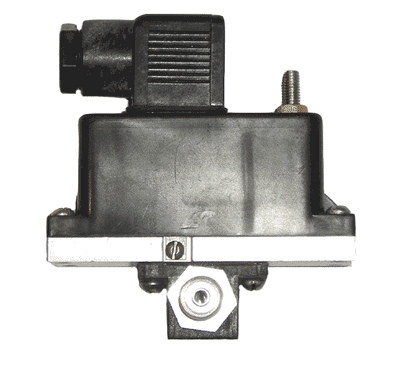

Реле давления П-МК 09.10, П-МК 09.16, П-МК 09.2,5 пневматическое с электрическим сигналом применяется для подачи электрического сигнала на отключение при снижении давления в пневмосистеме ниже заданного значения и подачи электрического сигнала на включение при повышение давления до требуемого уровня.
Реле давления П-МК-09 используют в пневмосистемах при рабочем давлении 0,1...1,0 МПа. Вибропрочность и виброустойчивость модульных устройств типа П-МК 09 соответствует 2-ой степени жесткости по ГОСТ 28988-91 и техническим условиям.
В частности, реле давления П-МК 09-16 используется в блоках подготовки воздуха П-Б 16.31, П-Б 16.21.
Таблица присоединительных размеров П-МК 09
| Обозначение устройства | Диаметр присоединительных отверстий |
| Реле давления П-МК 09-10 | K 3/8" |
| Реле давления П-МК 09-16 | K 1/2" |
| Реле давления П-МК 09-2,5 | M5-7H |
| Устройство модульное П-МК09 | - | ХХ | - | ХХ | - | Х | - | Х 4 | |
Климатическое исполнение ГОСТ 15150 (УХЛ, О) | |||||||||
 | |||||||||
Вид присоединительных отверстий: 3 - с метрической резьбой на входе и стыковое на выходе; 4 - с конической резьбой на входе и стыковое на выходе; 5 - с метрической резьбой на входе, стыковое на выходе и дополнительное резьбовое отверстие 24х1,5; 6 - с конической резьбой на входе, стыковое на выходе и дополнительное резьбовое отверстие 24х1,5 | |||||||||
| |||||||||
Не выполняет данных функций | |||||||||
| |||||||||
Величина условного прохода (10; 16; 2,5) мм | |||||||||
| |||||||||
Условное обозначение модульного устройства типа реле давления | |||||||||
| Наименование параметров | Исполнения по условному проходу и конструкции | ||
| П-МК09-10 | П-МК09-16 | П-МК09-2,5 | |
| Диаметр условного прохода | 10 | 16 | 2,5 |
| Диапазон настройки автоматической блокировки, МПа | 0,16...1,0 | ||
| L, мм | 86 | ||
| B, мм | 32 | 30 | |
| H, мм | 115 | 78 | |
| h, мм | 100 | 68 | |
| D | K 3/8" | K 1/2" | M5-7H |
| Масса не более, кг | 0,3 | 0,3 | 0,22 |
Чертёж П-МК 09-10ХХ6
Чертёж П-МК 09-16ХХ4
Чертёж П-МК 09-2,5
При заказе реле давлений П-МК09 наиболее часто используются следующие обозначения:
Реле давления П-МК09.10ХХ6
Реле давления П-МК 09 16ХХ4
Реле давления П-МК-09 2,5
