Уловители магнитные C43 ТУ2-053-1788-86
Уловители магнитные С43-11, С43-12, С43-13 по ТУ2-053-1788-86 предназначены для улавливания ферромагнитных частиц из рабочей жидкости в гидравлических системах, смазочных системах и системах для подачи смазочноохлаждающих жидкостей станков

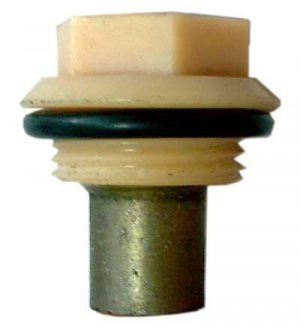

Конструктивно, уловитель С43 состоит их из металлического магнитного стержня, установленного в пластиковую пробку, которая служит для его удержания и монтажа.
Очистка уловителя производится по мере накопления на нем ферромагнитных загрязнений. Для этого достаточно вывернуть и извлечь его из рабочей среды.
Параметры уловителей С43-13, С43-11, С43-12
| Обозначение | d | d1 | D | H | h | h1 | S | Масса | Масса задерживаемых частиц, кг |
| C43-11 | М18х1,5 | 12 | 28 | 30 | 10 | 20 | 17 | 0,06 | 0,008 |
| С43-12 | М27х2 | 18 | 36 | 40 | 18 | 28 | 24 | 0,08 | 0,023 |
| С43-13 | М42х2 | 35 | 50 | 50 | 18 | 30 | 36 | 0,25 | 0,055 |
Пример условного обозначения уловителя магнитного, с диаметром магнитной части 35 мм, длинной магнитной части 18 мм.
Уловитель магнитный С43-13 ТУ2-053-1788-86
