Cепараторы X43 (а точнее магнитные сепараторы Х43-43, Х43-44, Х43-45) служат для автоматической очистки СОЖ (смазочно-охлаждающих жидкостей) металлорежущего оборудования, побольшей части шлифовальных станков, от мелких магнитных частиц и загрязненений.
Применяется на шлифовальных, хонинговальных и других доводочных станках, рабочим инструментом которых является абразивный материал.
Сепараторы обеспечивают очистку водных эмульсий на основе минеральных масел (96,5 % воды и 3,5 % эмульсола) вязкостью 1 мм2/с в интервале температур от 10 до 55°С при температуре окружающей среды от 1 до 40°С. Допускается очистка масляных, синтетических и других жидкостей вязкостью до 75 мм2 /с.
УСТРОЙСТВО И РАБОТА
Сепараторы изготавливаются в двух исполнениях: с левым расположением привода; с правым расположением привода (рис. 2, вид по стрелке Т).

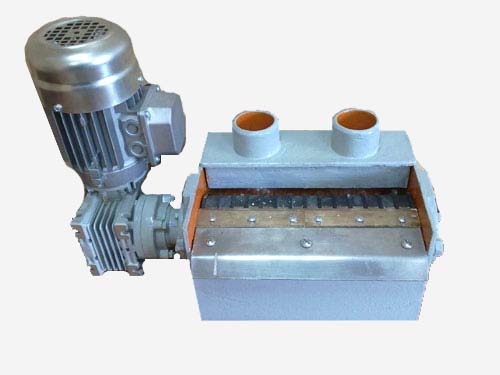

Сепаратор состоит из мотор-редуктора 3, корпуса 6 с вмонтированным в него барабаном 2, скребка 4, съемной крышки 1.
Барабан 2 выполнен в виде набора феррито-бариевых магнитов 5. Загрязненная СОЖ поступает в сепаратор через отверстие I, проходит между корпусом сепаратора и барабаном с магнитами, вращающимися в направлении, обратном движению жидкости, очищается от магнитных частиц и выходит из сепаратора через отверстие II.
Притянутые к барабану частицы снимаются с поверхности барабана скребком.
В настоящее время наша компания предлагает замену украинским сепараторам Х43 - сепараторы СМЛ-... российского производства.
| Исполнение | Х43-43 | Х43-44 | Х43-45 | Х43-46 | Х43-47 |
| Номинальный расход, л/мин. | 50 | 100 | 200 | 400 | 630 |
| Масса, кг | 20 | 25 | 40 | 120 | 180 |
Сепараторы Х43-... не рассчитаны на работу в среде, содержащей едкие газы, пары или растворы едких веществ в концентрациях, разрушающих металлы и изоляцию; во взрывоопасной среде. Сепараторы Х43-... можно применять как самостоятельное устройство, так и в комплекте с другими устройствами в установках очистки СОЖ.
Сепараторы выпускаются с левым и правым расположением электродвигателя. Так же возможно исполнение с резьбовым отверстием G2-A в задней стенке сепаратора.
Наибольшее распространение в промышленности получили магнитные сепараторы Х43-43 (рассчитанные на объем очищаемой жидкости в диапазоне до 50 л/мин) или их полные аналоги сепараторы СМЛ-50, а так же Х43-44 - аналог Сепаратора СМЛ-100, поставляемые компанией "Таурус" г. Тольятти.
Пример обозначения при заказе магнитного сепаратора с номинальным расходом 50 л/мин, с правым расположением привода, климатического исполнения О, категории размещения 4.1. — „Магнитный сепаратор Х43-43-1 04.1";
- то же, с левым расположением привода, климатического исполнения УХЛ, категории размещения 4 — „Магнитный сепаратор Х43-43-2 УХЛ4";
- то же, при наличии резьбового отверстия С 2-А в задней стенке сепаратора — „Магнитный сепаратор Х43-43-2-1 УХЛ4".
