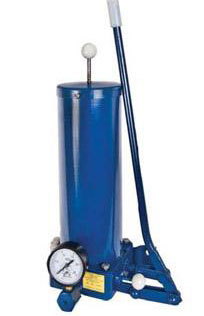

Станция СДР предназначена для дозированной подачи пластичной смазки в централизованных смазочных системах, оснащенных двухмагистральным питателями.
Станция работает с густыми смазками, температурой не ниже +15°C, отфильтрованными от инородных включений (до 25 мкм) и вязкостью (пенетрацией) более 280 сСт (определяется при 25° по шкале Цельсия):
- смазка индустриальная ИП-1;
- смазка УНИОЛ-2 по ТУ 38.5901243-92 или по ГОСТ 23510-79;
- синтетический солидол "С" по ГОСТ 4366-76
- другие смазочные материалы со схожими характеристиками.
Комплектация:
станция смазки СДР;
манометр показывающий (манометр 0...160 кгс/см², Класс 4), на корпусе нанести метку наибольшего допустимого давления 12,5 МПа.
паспорт-инструкция (поставляется с каждой станцией, либо с партией станций).
Монтаж стации СДР на оборудование.
1. Для обеспечения нормальной работы станция устанавливается в вертикальном положении и крепится на оборудование болтами за специально предусмотренный на ней кронштейн.
2. Через заправочный фильтр необходимо наполнить резервуар станции смазкой в соответствии с отметками уровня на штоке. Насос станции работает со следующими материалами: смазка индустриальная ИП-1, смазка УНИОЛ-2 по ТУ 38.5901243-92 или по ГОСТ 23510-79, синтетический солидол "С" по ГОСТ 4366-76 или другим смазочным материалом со схожими характеристиками.
3. Для контроля давления установить манометр в специально выполненный на станции смазки СДР разделитель (предварительно установив его плунжер в крайнее положение и заполнив образовавшуюся полость жидким маслом типа И-50 по ГОСТ 20799-75).
4. Необходимым условием работы станции является отсутствие воздуха в ее нагнетательной полости. Для удаления воздуха на обратном клапане предусмотрена пробка, которую нужно вывинтить на один-два оборота и прокачать смазку.
5. Настроить при помощи ранее установленного манометра предохранительный клапан (максимальное рабочее давление 12,5 МПа). Нагружать систему выше максимального давления ЗАПРЕЩЕНО.
6. Переместить золотник качающего узла в крайнее положение.
7. При помощи рукоятки (рычага) произвести вручную нагнетание смазки к питателям до резкого повышения давления в смазочной магистрали, что свидетельствует о завершении одного рабочего цикла (все питатели станции сработали). При несоответствующем положении установки золотника (пункт 6 данного руководства) при нагнетании смазки давление начнет резко повышается сразу. В таком случае следует переместить золотник качающего узла в крайнее противоположное положение.
Консервация, упаковка и хранение.
Консервация станции для хранения (вариант временной защиты ВЗ-1, условия хранения легкие) и ее упаковка (вариант ВУ-1) производится по ГОСТ 9.014-78, при этом при запуске ее в работу не требуется ее расконсервация.
Условия транспортировки – С по ГОСТ 15150-69.
Параметры станции СДР
| Параметр | Значение параметра | ||||
| Наименование | Станция смазки СДР | ||||
| Тип насоса | плунжерный | ||||
| Номинальная подача смазки за 1 ход, см³ | 7,2 | ||||
| Вместительность резервуара, дм³ (литры) | 2,5 | ||||
| Номинальное / максимальное давление нагнетания (давление на выходе), МПа | 10 / 12 | ||||
| Прилагаемое к рукоятке усилие, Н (кгс) | 160 (16) | ||||
| Масса, не более, кг | 18,6 |
Принцип работы станции смазки СДР
Для заправки станции необходимо:
- снять крышку с резервуара, предварительно вытянув за рукоятку шток с установленные на нем поршнем;
- наполнить резервуар пластичной смазкой (в большинстве случаев станция смазки СДР закреплена на оборудовании стационарно и для наполнения резервуара обычно используется перекачной ручной насос НМГ-М, который приобретается дополнительно).
- установить крышку на место и задвинуть шток с поршнем, поджав смазочный материал.
Принцип работы станции СДР (см. рисунок ниже)
При движении плунжера в крайнее правое положение происходит всасывание смазки из резервуара, и заполняется полость I. При движении плунжера в крайнее левое положение начинается рабочий цикл: перекрывается всасывающее окно, смазка из полости I через обратный клапан под давлением вытесняется в полость II, т.к. в ней создалось разряжение, и через золотник поступает в магистраль. При движении плунжера вправо происходит вытеснение объема смазки из полости II в магистраль. Одновременно происходит всасывание новой порции смазки из резервуара в полость I, рабочий цикл, повторяется.
Пример условного обозначения станции ручной густой смазки с вместимостью резервуара 2,5 дм³, Номинальная производительность за 1 ход 7,2 см³, с номинальным давлением нагнетания 10 МПа, для эксплуатации в районах с умеренным и холодным климатом, категория размещения 4:
Смазочная станция СДР УХЛ4
