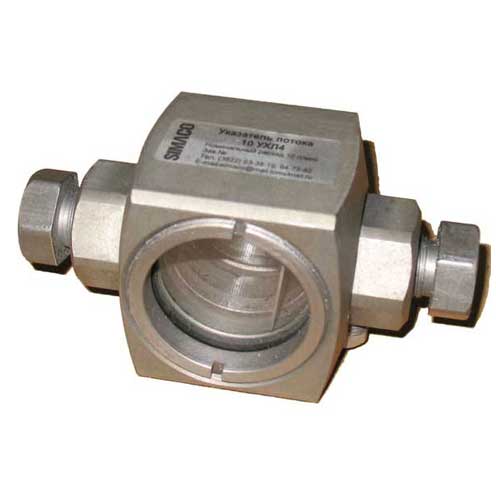

Указатели потока жидкости УП 10, УП 15 (УП 16), УП 20, УП 25 с поворотной лопастью предназначены для визуального контроля за течением жидкости в трубопроводе.
Указатели УП10, УП15 (УП16), УП20, УП25 применяются в централизованных системах смазки металлургического, кузнечно-прессового и другого оборудования. Указатель потока жидкости типа УП работает на минеральном масле с кинематической вязкостью от 10 до 400 сСт при температуре масла от +10 до +50 °C.
Рекомендуемые марки масел:
- гидравлическое ВНИИ НП-403 ГОСТ 1572878,
- индустриальные общего назначения И-20А, И-30А, И-40А ГОСТ 20799-75,
- индустриальные ИГП-18, ИГП-30, ИГП-38, ИГП-49 ТУ38-101410-78.
| Обозначение | УП-10 | УП-15 (УП-16) | УП-20 | УП-25 |
| Рабочее давление, кгс/см | 4 | |||
| Пробное давление, кгс/см | 6 | |||
| Условный проход, мм | 10 | 15 (16) | 20 | 25 |
| Масса указателя (без масла) кг, не более | 0,8 | 0,8 | 1,3 | 1,3 |
Основные параметры указателя потока УП-10:
номинальное давление 4 кгс/см²;
пробное (кратковременное) 6 кгс/см²
условный проход 10 мм (3/8 дюйма);
масса без рабочей жидкости указателя 0,8 кг.
Основные параметры указателя потока УП-16:
номинальное давление 4 кгс/см²;
пробное (кратковременное) 6 кгс/см²
условный проход 16 мм (1/2 дюйма);
масса без рабочей жидкости указателя 0,8 кг.
Основные параметры указателя потока УП-20:
номинальное давление 4 кгс/см²;
пробное (кратковременное) 6 кгс/см²
условный проход 20 мм (3/4 дюйма);
масса без рабочей жидкости указателя 1,3 кг.
Основные параметры указателя потока УП-25:
номинальное давление 4 кгс/см²;
пробное (кратковременное) 6 кгс/см²
условный проход 25 мм (1 дюйм);
масса без рабочей жидкости указателя 1,3 кг.
Пример условного обозначения указателя потока жидкости с условным проходом 20 мм:
Указатель потока 20 УХЛ4
