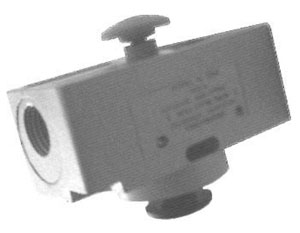

Входной клапан П-МК08.10, П-МК08.16, П-МК08.20, П-МК08.25, П-МК08.06
Структура условного обозначения П-МК08
Габаритные и присоединительные размеры входных клапанов П-МК08
Входные клапаны П-МК08.10, П-МК08.16, П-МК08.20, П-МК08.25, П-МК08.06 предназначены для отключения пневматической системы от питающей магистрали и выпуска сжатого воздуха из пневмосистемы. Применяется для комплектации блоков кондиционирования сжатого воздуха.
Основные параметры входных клапанов П-МК08
| Наименование параметров | П-МК08.06 | П-МК08.10 | П-МК08.16 | П-МК08.20 | П-МК08.25 |
| Условный проход, мм | 6 | 10 | 16 | 20 | 25 |
| Присоединительная резьба | K 1/4" М12х1,5 | K 3/8" М16х1,5 | K 1/2" М22х1,5 | K 3/4" М27х2 | K 1" М33х2 |
| Номинальное давление, МПа | 1,0 | ||||
| Минимальное давление, МПа | 0,16 | ||||
| Пропускная способность, м³/ч | 0,25 | 1,7 | 2,0 | 6,3 | 8,0 |
| Масса, кг | 0,18 | 0,45 | 0,45 | 1,4 | 1,4 |
| Устройство модульное П-МК08 | - | ХХ | Х | ХХ | Х | ||||
Категория размещения | |||||||||
 | |||||||||
Климатическое исполнение | |||||||||
| |||||||||
Вид присоединительных отверстий: 2 - трубное с конической резьбой; 4 - с конической резьбой на входе и стыковое на выходе; | |||||||||
| |||||||||
Величина условного прохода 6, 10, 16, 20, 25 мм | |||||||||
| |||||||||
Условное обозначение модульного устройства типа входной клапан | |||||||||
П-МК08-06
П-МК08-10, П-МК08-16
П-МК08-20, П-МК08-25
При заказе входных клапанов П-МК08 наиболее часто используются следующие обозначения:
Клапан входной П-МК08.10.4 УХЛ4
Клапан входной П-МК08.16.4 УХЛ4
Клапан входной П-МК08.20.2 УХЛ4
Клапан входной П-МК08.25.2 УХЛ4
