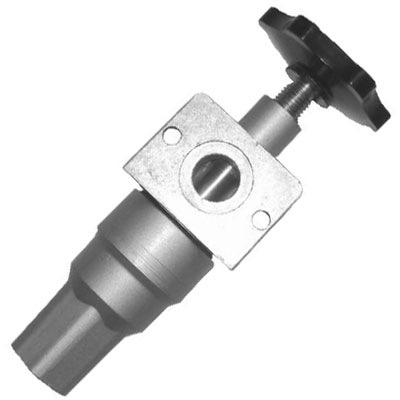

Входной ветиль с обратным клапаном П-МК07.10ХХ4, П-МК07.16ХХ4
Структура условного обозначения П-МК07
Габаритные и присоединительные размеры входных вентилей П-МК0710, П-МК0716
Входные ветили с обратным клапаном П-МК07.10ХХ4, П-МК07.16ХХ4 пневматические для блоков подготовки воздуха предназначены для соединения пневматической системы с питающей их магистралью и отключения пневматической системы от магистрали при резком падении давления воздуха.
Основные параметры входных вентилей:
- условный проход 10, 16 мм;
- минимальное давление 0,1 МПа;
- номинальное давление 1,0 МПа;
- пропусканя способность не менее 3,6, 4,0 м³/час;
- масса 0,22 кг.
Таблица присоединительных размеров П-МК07
| Обозначение устройства | Диаметр присоединительных отверстий |
| Входной ветиль П-МК07.10ХХ4 | K 3/8" М16х1,5 |
| Входной ветиль П-МК07.16ХХ4 | K 1/2" М22х1,5 |
| Устройство модульное П-МК07 | - | ХХ | ХХ | Х | ХХХ | ||||
Климатическое исполнение и категория размещения | |||||||||
 | |||||||||
Вид присоединительных отверстий: 3 - с метрической резьбой на входе и стыковое на выходе; 4 - с конической резьбой на входе и стыковое на выходе; | |||||||||
| |||||||||
Не используется | |||||||||
| |||||||||
Величина условного прохода 10 и 16 мм | |||||||||
| |||||||||
Условное обозначение модульного устройства типа входной вентиль | |||||||||
При заказе входных вентилей П-МК07 наиболее часто используются следующие обозначения:
Вентиль входной с обратным клапаном П-МК07-10ХХ4 УХЛ4
Вентиль входной с обратным клапаном П-МК07-16ХХ4 УХЛ4
