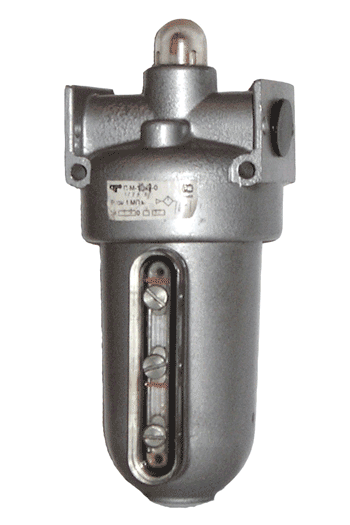

Маслораспылители П-М10-1(2), П-М16-1(2 с условным проходом 10 и 16 мм предназначены для введения в поток сжатого воздуха распыленного масла с целью смазывания трущихся поверхностей подвижных деталей в пневматических приводах и системах промышленного оборудования.
Маслораспылители рассчитаны для работы на сжатом воздухе давлением до 1.0 МПа, очищенном не грубее 10 класса по ГОСТ 17433.
Климатическое исполнение УХЛ, категория размещение 4 по ГОСТ 15150.
Положение маслораспылителя П-М при установке должно быть вертикальным, отклонение по вертикали не более 5 град., стрелка на корпусе блока должна совпадать с направлением движения воздушного потока.
Характеристики маслораспылителей П-М-10-2, П-М-16-2, П-М-10-1, П-М-16-1
| Параметры | Типоразмеры | |||
| П-М-10-1 | П-М-10-2 | П-М-16-1 | П-М-16-2 | |
| Условный проход, мм | 10 | 16 | ||
| Номинальное давление, МПа | 1,0 | |||
| Расход воздуха при давлении на входе 0,63 МПа, м3/мин: максимальный, не менее минимальный, не более | 1,25 0,16 | 2,00 0,16 | ||
| Потеря давления при максимальном расходе воздуха, МПа, не более | 0,025 | 0,035 | ||
| Подача масла, капли/мин: - при минимальном расходе воздуха, не менее - при максимальном расходе: минимальная, не более максимальная, не менее | 2 0,5 20 | |||
| Полезная вместимость резервуара, см³, не менее | 200 | |||
| Масса, кг, не более | 0,9 | |||
| П-М | - | 16 | - | 2 | - | УХЛ | - | 4 | |
Категория размещения | |||||||||
 | |||||||||
Климатическое исполнение ГОСТ 15150 (УХЛ, О) | |||||||||
| |||||||||
Вид присоединительной резьбы: 1 - коническая дюймовая резьба по ГОСТ 6111-52; 2 - трубная резьба по ГОСТ 6357-81 | |||||||||
| |||||||||
Условный проход, мм (10, 16) | |||||||||
| |||||||||
Условное обозначение изделия маслораспылителя | |||||||||
При заказе маслораспылителей типа П-М-... используются следующие обозначения:
маслораспылитель П-М-10-1-0, ПМ-10-1-0
маслораспылитель П-М-10-2-0, ПМ-10-2-0
маслораспылитель П-М-16-1-0, ПМ-16-1-0
маслораспылитель П-М-16-2-0, ПМ-16-2-0
