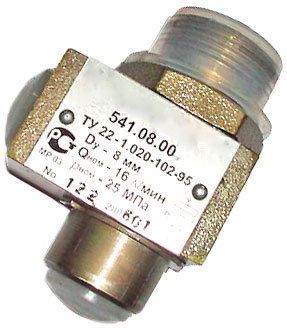

Гидрозамок ГЗ-4-00 ТУ4144-027-00221824-2006 односторонний с диаметром условного прохода 8 мм, применяется для свободного пропускания рабочей жидкости в одном направлении и пропускании её в обратном направлении при наличии управляющего воздействия. Гидрозамок ГЗ-4-00 является аналогом гидрозамка 541.08.00. Для присоединения гидрозамка ГЗ-4-00 к элементам гидросхемы комплектуемых машин применяются штуцеры и кольца резиновые уплотнительные круглого сечения для резьбы М18х1,5 — 015-018-19, для наружной резьбы М33х2 — 030-035-30.
Гидросхема гидрозамка ГЗ-4-00
Условные обозначения:
А - отвод;
Р - подвод;
Х - линия управления
| Параметры | Гидрозамок ГЗ4.00 |
| Условный проход, мм | 8 |
| Присоединительная резьба подвода и линии управления | М18х1,5 |
| Присоединительная резьба отвода | М33х2 |
| Расход рабочей жидкости номинальный, л/мин | 25 |
| Давление на входе номинальное / минимальное / максимальное, МПа | 25 / 2 / 32 |
| Утечки через закрытый запорный элемент | Не допускаются |
| Масса гидрозамка, кг | 0,74 |
Пример условного обозначения при заказе гидрозамка Ду=8 мм с размером присоединительной резьбы к линий подвода и управления М18х1,5, линии отвода М33х2:
Гидрозамок ГЗ-4-00 ТУ4144-027-00221824-2006
