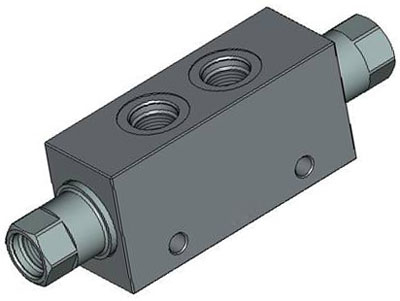

Гидрозамок ГЗ-2-00 ТУ4144-027-00221824-2006 двухсторонний с диаметром условного прохода 16 мм, применяется для свободного пропускания рабочей жидкости в одном направлении и при подаче гидравлического сигнала в обратном. Гидрозамок ГЗ2.00 применяется для фиксирования поршня силового гидроцилиндра в заданных положениях в гидравлических системах стационарных и мобильных машин. Климатическое исполнение О (тропическое), категория размещения 2 по ГОСТ 15150-69.
Аналоги:
Гидрозамок ГЗ 2 00 по функциям и по присоединительным размерам является заменой гидрозамку У2238
Устройство:
Замок гидравлический ГЗ-2.00 состоит из корпуса, двух шариковых запорных клапанов с толкателями и управляющего поршня. Присоединение резьбовое. Уплотнение присоединительных штуцеров резиновыми уплотнительными кольцами круглого сечения 019-022-19.
Гидросхема гидрозамка ГЗ-2-00
 | Условные обозначения: А1, В1 - отводы для присоединения к гидрораспределителю; А2, В2 - отводы для присоединения к гидроцилиндру |
| Параметры | Гидрозамок ГЗ2.00 |
| Условный проход, мм | 16 |
| Конструктивное исполнение | Двухсторонний |
| Присоединительная резьба отводов | М22х1,5-7Н |
| Расход рабочей жидкости номинальный / максимальный, л/мин | 80 / 100 |
| Давление на входе номинальное, МПа | 16 |
| Давление открывания, МПа | 2...16 |
| Перепад давлений на входе и выходе к гидродвигателю при номинальном расходе, МПа | 0,4 |
| Внутренние утечки через закрытый запорный элемент | Не допускаются |
| Масса гидрозамка, кг | 5,80 |
Пример условного обозначения при заказе гидрозамка Ду=16 мм двухстороннего с размером присоединительной резьбы к линии цилиндра М22х1,5-7Н, климатическое исполнение для районов с тропическим климатом, категория размещения 2:
Гидрозамок ГЗ-2-00 О2 ТУ4144-027-00221824-2006
