Гидровентили В-4/320, В-4/500, ВМ-4/320, ВМ-4/500, ВМ1-4/500, ВВ-4/320
— Гидровентили В-4/320, В-4/500, ВМ-4/320, ВМ-4/500, ВМ1-4/500, ВВ-4/320 универсальные и встраиваемые используются в гидравлических системах станков и автоматических линий в качестве дросселей, запорных вентилей, а также в качестве кранов-демпферов для манометров.
— По конструктивному исполнению гидровентили различаются:
– В - универсальный
– ВВ - встраиваемый
– ВМ - кран-демпфер для манометра
– ВМ1 - кран-демпфер для манометра c разгрузкой манометра на слив
Структура условного обозначения
| ВВ | - | 4 | / | 320 | УХЛ | 4 | |||
Категория размещения 4 | |||||||||
 | |||||||||
Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1 | |||||||||
| |||||||||
Номинальное давление на входе: 320 - 32 МПа, 500 - 50 МПа | |||||||||
| |||||||||
Условный проход 4 мм | |||||||||
| |||||||||
Конструктивное исполнение: В - универсальный, ВВ - встраиваемый, ВМ - кран-демпфер для манометра ВМ1 - кран-демпфер для манометра c разгрузкой манометра на слив | |||||||||
Основные параметры гидровентилей ВМ-4/320, ВМ-4/500, ВМ1-4/500, ВВ-4/320
| Параметры | Марка гидровентиля | |||||
| Вентиль В-4/320 | Вентиль В-4/500 | Вентиль ВМ-4/320 | Вентиль ВМ-4/500 | Вентиль ВМ1-4/500 | Вентиль ВВ-4/320 | |
| Условный проход, мм | 4 | |||||
| Давление на входе номинальное / максимальное, МПа | 32 / 35 | 50 / 55 | 32 / 35 | 50 / 55 | 50 / 55 | 32 / 35 |
| Расход рабочей жидкости номинальный / максимальный, л/мин | 6,3 / 25 | - | 6,3 / 25 | |||
| Габаритные размеры, мм | 83*60*60 | 95*83*60 | 91*60 | |||
| Масса гидровентиля, кг | 0,58 | 0,71 | 0,85 | 0,24 | ||

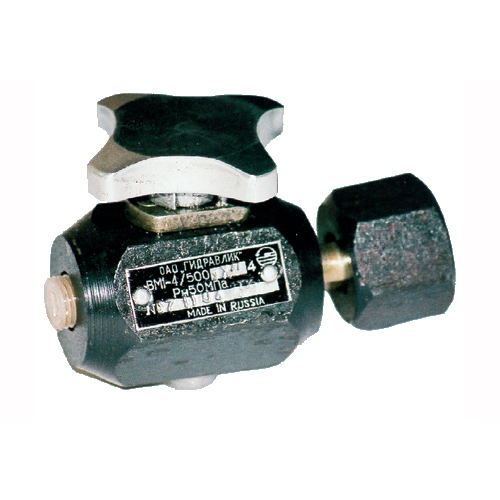

Пример условного обозначения вентиля гидравлического конструктивного исполнения кран-демпфер для манометра и разгрузка манометра на слив, рассчитанного на номинальное давление 50 МПа, для районов с умеренным и холодным климатом, категория размещения 4:
Гидровентиль ВМ1-4/500 УХЛ4.
