Принцип действия распределителей ВЕ6

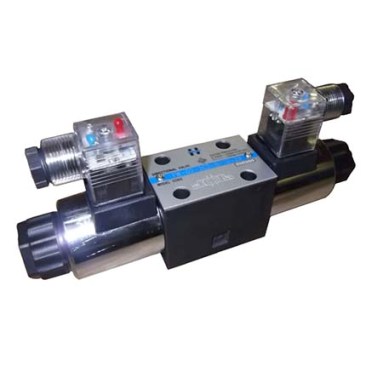

- Гидрораспределители ВЕ 6.14 Г24 (В110, В220), ВЕ 6.24 Г24 (В110, В220), ВЕ 6.34 Г24 (В110, В220), ВЕ 6.44 Г24 (В110, В220), ВЕ 6.64 Г24 (В110, В220) являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.
- Основные части гидрораспределителей ВЕ6 корпус (1), два электромагнита (2) со стороны канала А и со стороны канала В, золотник (3), а также возвратные пружины (4).
- В нейтральном положении золотник (3) удерживается возвратной пружиной (4) в исходной позиции. Золотник (3) приводится в действие работающими в масле электромагнитами (2) ввёртного типа. Для обеспечения безупречной работоспособности полость электромагнита должна быть наполнена маслом.
- Усилие от магнита (катушки) (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока рабочей жидкости от P к A и от B к T или от P к B и от A к T.
- После отключения электромагнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной возможности применяется ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.
Характеристики
| Максимальное рабочее давление: Отверстия: P-A-B Отверстие: T | бар | Пост. ток | Перем. ток |
| 350 210 | 350 160 | ||
| Максимальный расход | л/мин | 80 | 60 |
| Рабочая жидкость | Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) | ||
| Диапазон температур рабочей жидкости | ºС | -30 ... +80 | |
| Температура окружающей среды | ºС | до +50 | |
| Диапазон вязкостей жидкости | сСт | 25 ... 2320 | |
| Допустимая степень загрязнения жидкости | класс 20/18/15 по ISO 4406:1999 | ||
| Время выдерживания в переключенном состоянии | длительное | ||
| Масса гидрораспределителя | кг | 1,95 | |
НМ = тип управляющих катушек - "мокрая", работает в масле
Управляющее напряжение электромагнита:
Г24 = 24 вольта постоянного тока
В110 = 110 вольт переменного тока
В220 = 220 вольт переменного тока
Гидравлическая схема золотника:
14 =
24 =
34 =
44 =
64 =
Гидрораспределители ВЕ 6.64 Г24, ВЕ 6.64 В110, ВЕ 6.64 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (64) является наиболее востребованной для современных нужд машиностроения. В мобильной техники применяются в основном гидрораспределители ВЕ 6.64 Г24, в промышленности - ВЕ 6.64 В110 и ВЕ 6.64 В220.
Гидросхема 64
Основные параметры гидрораспределителя ВЕ6.64 В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 64;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.
Гидросхема 44
Основные параметры гидрораспределителя ВЕ6.44.В110 (В220, Г24):
Гидрораспределители ВЕ 6.34 Г24, ВЕ 6.34 В110, ВЕ 6.34 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Гидрораспределители со схемой распределения 34 применяется в конструкции гидрораспределителей ВЕХ 16.44 в качестве управляющего пилота. В мобильной техники применяются в основном гидрораспределители ВЕ 6.34 Г24, в промышленности - ВЕ6.34 В110 и ВЕ6.34 В220.
Гидросхема 34
Основные параметры гидрораспределителя ВЕ6.34 В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 34;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.
Гидрораспределители ВЕ 6.24 Г24, ВЕ 6.24 В110, ВЕ 6.24 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной техники применяются в основном гидрораспределители ВЕ 6.24 Г24, в промышленности - ВЕ 6.24 В110 и ВЕ 6.24 В220.
Гидросхема 24
Основные параметры гидрораспределителя ВЕ6.24 В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 24;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.
Гидрораспределители ВЕ 6.14 Г24, ВЕ 6.14 В110, ВЕ 6.14 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной техники применяются в основном гидрораспределители ВЕ 6.14 Г24, в промышленности - ВЕ 6.14 В110 и ВЕ 6.14 В220.
Гидросхема 14
Основные параметры гидрораспределителя ВЕ6.14 В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 14;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.
Пример условного обозначения гидравлического золотникового распределителя с двухсторонним электромагнитным управлением, Ду = 6 мм, тип электромагнита - "мокрый", со схемой распределения 34, питание от сети 110 В переменного тока, для работы в холодном и умеренном климате: Гидрораспределитель ВЕ 6.34 В110
