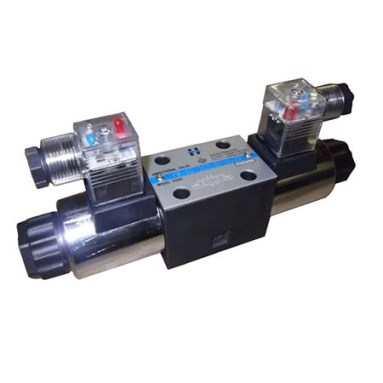

- Гидрораспределители ВЕ 6.574 Г24 (В110, В220), ВЕ 6.574А Г24 (В110, В220), ВЕ 6.574Е Г24 (В110, В220), ВЕ 6.573 Г24 (В110, В220), ВЕ 6.573Е Г24 (В110, В220) являются золотниковыми гидрораспределителями с односторонним электромагнитным управлением (с одной катушкой). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.
- Основные части гидрораспределителей ВЕ6 корпус (1), один магнит (2) со стороны канала А или со стороны канала В, золотник (3), а также одна возвратная пружина (4).
- В отключенном состоянии золотник (3) удерживается возвратной пружиной (4) в исходном положении. Золотник (3) приводится в действие работающим в масле магнитом (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.
- Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.
- После отключения магнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.
Идентификационный код и параметры гидрораспределителей ВЕ6
Характеристики
| Максимальное рабочее давление: Отверстия: P-A-B Отверстие: T | бар | Пост. ток | Перем. ток |
| 350 210 | 350 160 | ||
| Максимальный расход | л/мин | 80 | 60 |
| Рабочая жидкость | Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) | ||
| Диапазон температур рабочей жидкости | ºС | -30 ... +80 | |
| Температура окружающей среды | ºС | до +50 | |
| Диапазон вязкостей жидкости | сСт | 25 ... 2320 | |
| Допустимая степень загрязнения жидкости | класс 20/18/15 по ISO 4406:1999 | ||
| Время выдерживания в переключенном состоянии | длительное | ||
| Масса гидрораспределителя | кг | 1,45 | |
Структура условного обозначения
НМ = тип управляющей катушки "мокрая", работает в масле
Управляющее напряжение электромагнита:
Г24 = 24 вольта постоянного тока
В110 = 110 вольт переменного тока
В220 = 220 вольт переменного тока
Гидравлическая схема золотника:
574А = электромагнит со стороны канала А, в переходном состоянии золотника все каналы перекрыты:
574 = электромагнит со стороны канала А, в переходном состоянии золотника каналы перепускают рабочую жидкость:
573 = электромагнит со стороны канала А:
574Е = электромагнит со стороны канала В, в переходном состоянии золотника все каналы перекрыты:
573Е = электромагнит со стороны канала В:
6 = условный проход
ВЕ = тип устройства
Гидрораспределители ВЕ 6.574А Г24, ВЕ 6.574А В110, ВЕ 6.574А В220Гидрораспределители ВЕ 6.574А Г24, ВЕ 6.574А В110, ВЕ 6.574А В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах ГПДВ прессов, например, ДГ2424, ДГ2426, ДГ2428, ДГ2430, ДГ2432, ДГ2434, ДГ2436 усилием до 400 тс и других гидравличеких машинах.
Гидросхема 574А
Основные параметры гидрораспределителя ВЕ 6.574А В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 574А;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- максимальное давление на выходе 6 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,45 кг.
Гидрораспределители ВЕ 6.574 Г24, ВЕ 6.574 В110, ВЕ 6.574 В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.
Гидросхема 574
Основные параметры гидрораспределителя ВЕ 6.574 В110 (В220, Г24):
- условный проход гидрораспределителя 6 мм;
- схема открывания-закрывания рабочих каналов - 574;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- максимальное давление на выходе 6 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,45 кг.
Гидрораспределители ВЕ 6.573 Г24, ВЕ 6.573 В110, ВЕ 6.573 В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.
Гидросхема 573
Основные параметры гидрораспределителя ВЕ 6.573 В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 573;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- максимальное давление на выходе 6 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,45 кг.
Гидрораспределители ВЕ 6.573Е Г24, ВЕ 6.573Е В110, ВЕ 6.573Е В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. Как видно на фото слева, в комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.
Гидросхема 573Е
Основные параметры гидрораспределителя ВЕ 6.573 .В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 573Е;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- максимальное давление на выходе 6 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,45 кг.
Гидрораспределители ВЕ 6.574Е Г24, ВЕ 6.574Е В110, ВЕ 6.574Е В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. Как видно на фото слева, в комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.
Гидросхема 574Е
Основные параметры гидрораспределителя ВЕ 6.574Е В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 574Е;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- максимальное давление на выходе 6 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса гидрораспределителя не более 1,45 кг.
Пример условного обозначения гидравлического золотникового распределителя с односторонним электромагнитным управлением, Ду = 6 мм, тип электромагнита - "мокрый", со схемой распределения 574А, питание от сети 24 В постоянного тока, для работы в холодном и умеренном климате: Гидрораспределитель ВЕ 6.574А Г24
