Гидрораспределители крановые типа Г71-3 служат для обеспечения управления рабочих органов станков и других машин, для останова рабочих органов (трехпозиционные гидрораспределители), а также для ряда других операций в соответствии со схемой работы.
В соответствии с гидравлической схемой, различают:
- Г71-31, БГ71-31, ВГ71-31 - двухпозиционные (два фиксированных положения);
- 2Г71-31, 2БГ71-31, 2ВГ71-31 - трехпозиционные (три фиксированных положения); при среднем положении крана обе цилиндровые полости соединены с подводом, слив заперт;
- 3Г71-31, 3БГ71-31, 3ВГ71-31 - при среднем положении крана обе цилиндровые полости соединены со сливом, подвод закрыт.
- Гидрораспределители имеют три варианта присоединения:
- Г71-31, 2Г71-31, 3Г71-31 - для внутренней установки с фланцевым креплением;
- БГ71-31, 2БГ71-31, 3БГ71-31 - для наружной установки с фланцевым креплением;
- ВГ71-31, 2ВГ71-31, 3ВГ71-31 - для наружной установки на кронштейне.
Распределители Г71-3... работают на минеральных маслах с вязкостью 10-200 сСт при температуре масла от +10 до +70°С.
Характеристики гидрораспределителей крановых Г71-31(21)
| Основные параметры | Г71-31(21) 2Г71-31(21) 3Г71-31(21) | БГ71-31(21) 2БГ71-31(21) 3БГ71-31(21) | ВГ71-31(21) 2ВГ71-31(21) 3ВГ71-31(21) | ПГ71-31(21) 2ПГ71-31(21) 3ПГ71-31(21) | |
| Условный проход, мм | 8 | ||||
| Присоединительная резьба | К 1/4" | Стыковое | |||
| Давление нагнетания | номинальное | 20 МПа | |||
| максимальное | 25 МПа | ||||
| Расход жидкости | номинальное | 12,5 л/мин | |||
| максимальное | 16 л/мин | ||||
| Масса гидрораспределителя | 3,6 кг | 2,6 кг | 3,3 кг | 3,6 кг | |
| Габариты, мм | 100*100*158 | 100*120*146 | 120*155*155 | 100*120*146 | |

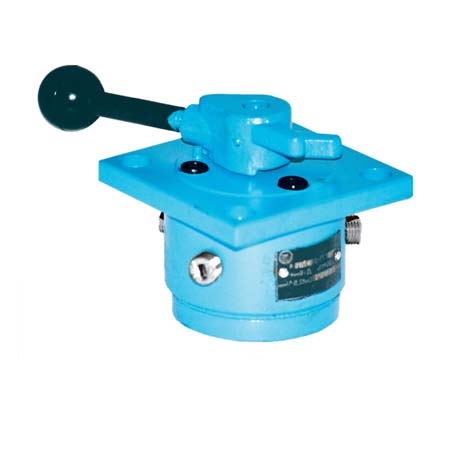

Гидрораспределитель 2Г71-31
Гидрораспределитель крановый 2Г71-31
Основные параметры гидрораспределителя 2Г71-31:
- условный проход 8 мм;
- присоединительная резьба коническая 1/4 дюйма;
- номинальное / максимальное давление: 20 МПа / 25 МПа;
- расход рабочей жидкости номинальный / максимальный: 12,5 л/мин / 16 л/мин;
- трехпозиционный (три фиксированных положения);
- тип установки: для внутренней установки с фланцевым креплением;
- климатическое исполнение: для районов с холодным и умеренным климатом;
- масса гидрораспределителя 3,6 кг.
Гидрораспределитель БГ71-31
Гидрораспределитель крановый БГ71-31
Основные параметры гидрораспределителя БГ71-31:
- условный проход 8 мм;
- присоединительная резьба коническая 1/4 дюйма;
- номинальное / максимальное давление: 20 МПа / 25 МПа;
- расход рабочей жидкости номинальный / максимальный: 12,5 л/мин / 16 л/мин;
- двухпозиционный (два фиксированных положения);
- тип установки: для наружной установки с фланцевым креплением;
- климатическое исполнение: для районов с холодным и умеренным климатом;
- масса гидрораспределителя 3,6 кг.
