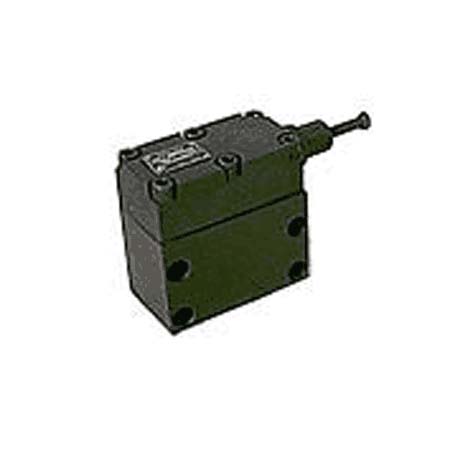

Гидроклапаны разгрузочные КХД
Гидроклапаны разгрузочные автоматические КХД-8/160, КХД-8/320, КХД-16/160, КХД-16/320, КХД-32/160, КХД-32/320 предназначены для автоматического перевода насоса в режим холостого хода в период потребления энергии системой и подзарядки гидроаккумулятора при понижении давления в нем до определенной величины.
Исполнение по присоединению гидроклапанов разгрузочных типа КХД: стыковое.
Структура условного обозначения клапанов разгрузочных КХД
| КХД | - | 32 | / | 320 | УХЛ | 4 | |||
Категория размещения | |||||||||
 | |||||||||
Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1 | |||||||||
| |||||||||
Номинальное давление: 160 - 16 МПа 320 - 32 МПа | |||||||||
| |||||||||
Условный проход: 8, 16, 32 мм | |||||||||
| |||||||||
КХД - клапан разгрузочный автоматический | |||||||||
Основные технические характеристики клапанов разгрузочных КХД
| Параметры | Клапан КХД-8/160 | Клапан КХД-8/320 | Клапан КХД-16/160 | Клапан КХД-16/320 | Клапан КХД-32/160 | Клапан КХД-32/320 |
| Условный проход клапана, мм | 8 | 8 | 16 | 16 | 32 | 32 |
| Номинальное давление, МПа | 16 | 32 | 16 | 32 | 16 | 32 |
| Расход рабочей жидкости, л/мин | 10 | 12,5 | 40 | 50 | 160 | 200 |
| Масса, кг | 10 | 10 | 11 | 11 | 18 | 18 |
| Габаритные размеры, мм | 254*82*150 | 254*82*150 | 254*82*157 | 254*82*157 | 254*82*187 | 254*82*187 |
Пример условного обозначения при заказе клапана разгрузки автоматического с условным проходом 16 мм, на номинальное давление 32 МПа, с расходом рабочей жидкости 50 л/мин, для районов с умеренным и холодным климатом, категория размещения 4:
Гидроклапан разгрузочный автоматический KXД-16/320 УХЛ4
