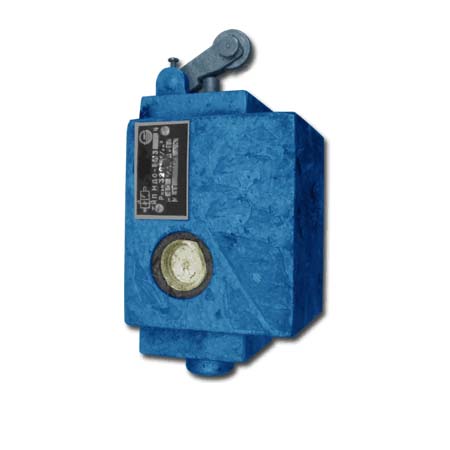

Гидродроссели путевые МДО
Гидродроссели путевые МДО предназначены для регулирования скорости движения исполнительных органов гидрофицированных машин и механизмов, торможения их в конце хода и быстрого возвращения в исходное положение.
Основные характеристики
Вид управления - механический.
Исполнение по присоединению:
- С - стыковое;
- без буквы С - резьбовое.
Регуляторы работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью 10-200 сСт при температуре масла от +10 до+70оС и температуре окружающей среды от +1 до +40оС.
| Обозначение | Ду, мм | Давление нагнетания, МПа, Ном./Макс. | Давление открыв. обратного клапана, МПа | Расход жидкости, л/мин, Ном./Макс. | Присоединение | Спецхарактеристика | Масса, кг |
| МДО-103 | 10 | 32 / 35 | 0,045 | 40 / 80 | М22х1,5 | Без дросселя ползучей скорости и обратного клапана | 3,2 |
| МДО-103Д | С дросселем ползучей скорости | ||||||
| МДО-103К | С обратным клапаном | ||||||
| МДО-103ДК | С дросселем ползучей скорости и обратным клапаном | ||||||
| МДО-С103 | Стыковое | Без дросселя ползучей скорости и обратного клапана | |||||
| МДО-С103Д | С дросселем ползучей скорости | ||||||
| МДО-С103К | С обратным клапаном | ||||||
| МДО-С103ДК | С дросселем ползучей скорости и обратным клапаном | ||||||
| МДО-203 | 20 | 32 / 35 | 0,045 | 200 / 250 | М33х2 | Без дросселя ползучей скорости и обратного клапана | 8,0 |
| МДО-203Д | С дросселем ползучей скорости | ||||||
| МДО-203К | С обратным клапаном | ||||||
| МДО-203ДК | С дросселем ползучей скорости и обратным клапаном | ||||||
| МДО-С203 | Стыковое | Без дросселя ползучей скорости и обратного клапана | |||||
| МДО-С203Д | С дросселем ползучей скорости | ||||||
| МДО-С203К | С обратным клапаном | ||||||
| МДО-С203ДК | С дросселем ползучей скорости и обратным клапаном | ||||||
| МДО-323 | 32 | 32 / 35 | 0,045 | 320 / 700 | Без дросселя ползучей скорости и обратного клапана | 19,2 | |
| МДО-323Д | С дросселем ползучей скорости | ||||||
| МДО-323К | С обратным клапаном | ||||||
| МДО-323ДК | С дросселем ползучей скорости и обратным клапаном | ||||||
| МДО-С323 | Стыковое | Без дросселя ползучей скорости и обратного клапана | |||||
| МДО-С323Д | С дросселем ползучей скорости | ||||||
| МДО-С323К | С обратным клапаном | ||||||
| МДО-С323ДК | С дросселем ползучей скорости и обратным клапаном |
