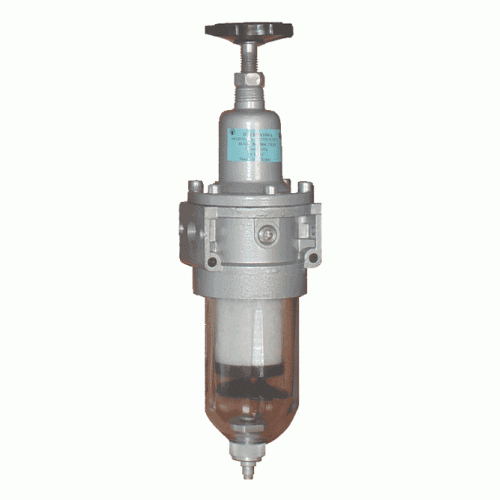

Модульное устройство (фильтр-регулятор) П-МК04.06, П-МК04.10, П-МК04.16 предназначено для очистки сжатого воздуха от капельной влаги и твердых инородных частиц, а также для удаления конденсированной влаги, регулировки и автоматического поддержания величины рабочего давления в пневмосистеме на требуемом уровне.
Фильтры регуляторы П-МК-04 применяются в пневмосистемах при рабочем давлении от 0,1 до 1,0 МПа. Вибропрочность и виброустойчивость модульных устройств П-МК 04 соответствует 2-ой степени жесткости по ГОСТ 28988-91.
К примеру, фильтр-регулятор П-МК 04-16 используется в составе блоков подготовки воздуха П-Б16.21, П-Б16.31.
Таблица присоединительных размеров П-МК 04
| Обозначение устройства | Диаметр присоединительных отверстий |
| Фильтр-регулятор П-МК 04-06 | M12x1,5-7H K 1/4" |
| Фильтр-регулятор П-МК 04-10 | M16x1,5-7H K 3/8" |
| Фильтр-регулятор П-МК 04-16 | M22x1,5-7H K 1/2" 18,3 мм |
| Устройство модульное П-МК04 | - | ХХ | - | Х | - | Х | - | Х 4 | |
Климатическое исполнение ГОСТ 15150 (УХЛ, О) | |||||||||
 | |||||||||
Вид присоединительных отверстий: 4 - коническая резьба и полуавтоматическое удаление конденсата; 8 - гладкое отверстие и полуавтоматическое удаление конденсата; 3 - метрическая резьба и полуавтоматическое удаление конденсата | |||||||||
| |||||||||
Класс загрязненности сжатого воздуха на выходе (4; 6; 8) | |||||||||
| |||||||||
Величина условного прохода (6; 10; 16) мм | |||||||||
| |||||||||
Условное обозначение модульного устройства типа фильтр-регулятор | |||||||||
| Наименование параметров | Исполнения по условному проходу | ||
| П-МК04-06 | П-МК04-10 | П-МК04-16 | |
| Диаметр условного прохода | 6 | 10 | 16 |
| Степень влагоотделения не менее, % | 95 | ||
| Максимальный расход воздуха при давлении на входе 0,63 МПа, м3/мин | 0,25 | 1,25 | 2,0 |
| Абсолютная тонкость фильтрации, мкм | 10 | 25 | 40 |
| Диапазон настройки давления на выходе, МПа | 0,04...0,8 | 0,05...1,0 | 0,05...1,0 |
Чертёж П-МК 04-06
Чертёж П-МК 04-10, П-МК 04-16
При заказе фильров-регуляторов П-МК04 наиболее часто используются следующие обозначения:
Фильтр регулятор П-МК 04.1064, П-МК 04.1084, П-МК 04.10х6
Фильтр регулятор П-МК 04.1664, П-МК 04.1684, П-МК 04.16х6
Фильтр регулятор П-МК 04.0664, П-МК 04.0684, П-МК 04.06х6
