Дроссели смазочные 10, 16, 20, 25

Смазочные дроссели 10, 16, 20, 25 по ТУ 24.00.10.016-88

— Смазочные дроссели 10, 16, 20, 25 по ТУ 24.00.10.016-88 предназначены для регулирования подачи и визуального наблюдения за потоком жидкого смазочного материала к трущимся поверхностям.
— Дроссели 10, 16, 20, 25 имеют 4 исполнения по величине условного прохода. Основные параметры при номинальном давлении 0,4 МПа (4 кгс/см2) в таблице ниже:











Технические параметры дросселей смазочных

Марка дросселя	Условный проход, мм	Резьба по ГОСТ 6211-81	Номинальное давление, МПа	Номинальный расход, л /мин	Вес, кг
Дроссель 10	10	Rc 3/8	0,4	1	1,6
Дроссель 16	16	Rc 1/2	0,4	1	1,6
Дроссель 20	20	Rc 3/4	0,4	1	2,2
Дроссель 25	25	Rc 1	0,4	1	2,2

Принцип работы и размеры дросселей смазочных ТУ 24.00.10.016-88

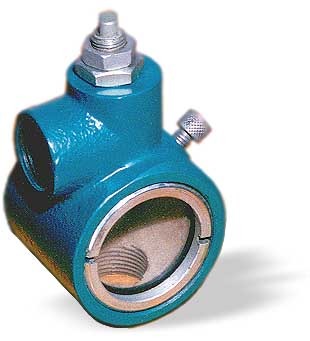

— Смазочные дроссели состоят из корпуса, стекол, прижатых к корпусу зажимными кольцами, и запорной иглы.
— Величина подачи жидкого смазочного материала регулируется запорной иглой. Наличие подачи и величина ее наблюдается через смотровые стекла.
— Для выпуска воздуха из внутренней полости корпуса предусмотрен воздушный краник.

Таблица размеров

Типоразмер	H	L	B	S1	S2	h	h1	b
Дроссель 10	110	84	54	8	72	66	33	35
Дроссель 16	110	84	54	8	72	66	33	35
Дроссель 20	144	103	68	8	72	90	45	40
Дроссель 25	144	103	68	8	72	90	45	40

Монтаж и эксплуатация дросселей смазочных ТУ 24.00.10.016-88

— Смазочные дроссели должны устанавливаться вертикально, регулирующей иглой вверх.
— Во избежание поломки корпуса дросселя при уейновке рекомендуется трубы заворачивать стандартными ключами, не применяя приспособления для увеличения усилия закручивания.
— Для устранения течи через резьбовые соединения во время монтажа и эксплуатации смазочных дросселей применять краску, лен, сурик.
— Смотровые стекла должны быть чистыми.
