Блок фильтра со стабилизатором давления воздуха модели 336 предназначен для окончательной очистки воздуха от механических примесей, регулирования и поддержания постоянного давления воздуха, поступающего в пневматические измерительные устройства, контролирующие линейные размеры.
Блок фильтра со стабилизатором мод. 336 представляет собой компоновку двух основных узлов - фильтра и стабилизатора. Блок фильтра со стабилизатором модели включает фильтр модели и стабилизатор модели, а блок фильтра со стабилизатором модели - фильтр модели и стабилизатор модели.

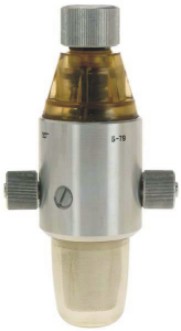

Как видно на фотографии слева, в комплект блока фильтра модели 336 со стабилизатором давления входят следующие запасные части:
фильтрующий патрон;
подсоединение концевое разъемное;
пробки.
Подготовка блока модели 336 к работе:
1. Закрепить блок в вертикальном положении. Для крепления блока фильтра ослабить стопорный винт, снять головку, вывернуть втулку; установить блок в кронштейне или на панели и закрепить втулкой; остальные действия выполнить в обратном порядке.
2. Подключить к блоку воздухоподводящие шланги, для чего: вывернуть пробки, закрывающие присоединительные отверстия блока; ввернуть штуцера концевых соединений при помощи торцевого шестигранного ключа размером S=5 мм (уплотнительные прокладки находятся в гнездах корпуса); надеть на штуцера шланги и закрепить их гайками. Включить сетевое давление.
3. Установить регулировочным винтом необходимое рабочее давление на выходе блока. Давление на выходе блока фильтра со стабилизатором можно измерить манометром по ГОСТ 2405-88, который устанавливается вместо заглушки с резьбой М10x1-8g. (Для более точной установки давления целесообразно перекрыть подачу воздуха и после повторного включения произвести поднастройку блока. После этого повторными перекрытием и включением подачи воздуха убедиться в неизменности рабочего давления (без поднастройки блока).
| Параметры | Значение |
| Диапазон регулирования давления на выходе, МПа | 0,02...0,2 |
| Расход воздуха, м³/ч | 0...6 |
| Изменение давления на выходе при изменении давления на входе, МПа, не более | 0,0015 |
| Изменение давления на выходе при изменении расхода воздуха, МПа, не более | 0,005 |
| Габаритные размеры (диаметр*высота), мм не более | 52*158 |
| Масса, кг, не более | 0,32 |
Пример условного обозначения при заказе блока фильтра со стабилизатором давления воздуха:
Блок фильтра со стабилизатором давления МОДЕЛЬ 336
