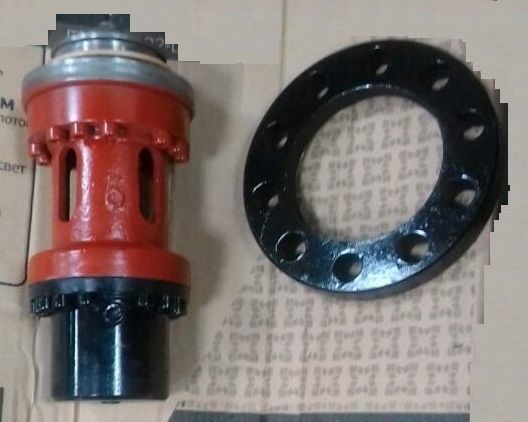

Клапан наполнения 13КН63

Категории
Гидравлические узлы
Гидравлические узлы » Клапаны
Гидравлические узлы » Клапаны » Наполнения
Клапан наполнения 13КН63

Заказать

Заказать
Андрей
+7 953 091-16-86
Контакты

ватсап

телеграм

email

Безналичный расчет

Перевод по реквизитам на расчетный счет компании
С НДС
По предоплате

Работаем с юридическими лицами

Работаем только с юридическими лицами

Возврат и гарантия

Стоимость доставки: договорная

Стандартная гарантия 12 месяцев Все условия возврата и гарантии прописываются в договоре

Доставка

Самовывоз

Краснодар, Селезнева 4/3, офис 419

пн-пт 9:00-17:00

Необходимые документы для получения товара: доверенность или печать

Доставка курьером

Стоимость доставки: договорная

Доставка мелких грузов курьерской службой СДЭК за счет покупателя

Доставка транспортной компанией

Стоимость доставки: договорная

Доставляем товары по всей России ПЭК, КИТ, Деловые линии, Энергия, ЖДЭ, СДЭК Бесплатная доставка до терминалов ТК

Доставка автопарком компании

Стоимость доставки: договорная

Стоимость доставки рассчитывается индивидуально

Сопутствующие документы

Стоимость доставки: договорная

Вместе с товаром почтой РФ предоставляются УПД, Сертификат, паспорт на продукцию

Цены, указанные на сайте, не являются публичной офертой!

Гидроклапан наполнения 13КН:
1 - корпус; 2 - цилиндр; 3,4 - поршни; 5,6 - пружины; 7 - фланец; 8 - седло; 9 - клапан; 10 - манжета; 11 - защитное кольцо; 12 - шток;
K, E - отверстия

Гидроклапан наполнения модели ЗЗКН отличается от модели 13КН наличием кожуха и введением в некоторые детали уплотнительных колец, обеспечивающих герметичность.
Устройство и расположение составных частей гидроклапанов показано на схема слева и справа.
Управление гидроклапаном может осуществляться как от автономной линии управления, так и от основного потока (полости рабочего гидроцилиндра пресса).
При подаче давления управления через подводящее отверстие К в надпоршневую полость управляющего цилиндра оба поршня одновременно начинают двигаться вниз. Происходит открытие разгрузочного клапана, выполненного как одно целое со штоком 12, в результате чего происходит быстрый и плавный сброс давления.
Поршень 3, служащий только для открытия разгрузочного клапана, выбрав ход, останавливается. Поршень 4 продолжает двигаться вниз и открывает основной клапан 9. Открытие основного клапана происходит с большей скоростью, чем разгрузочного. Это достигается за счет того, что ход разгрузочного клапана обеспечивается двумя поршнями, а основного клапана - одним поршнем (меньшего диаметра).
При полном открытии основного клапана поршень перемещается в крайнее нижнее положение и давление управления через отверстие Е подается в линию управления главным золотником пресса.
Закрытие гидроклапана наполнения осуществляется при соединении надпоршневой полости цилиндра со сливом. В этом случае поршни под действием пружины 5 возвращаются в верхнее положение, а основной и разгрузочный клапаны закрываются под действием пружины 6, разобщая полости рабочего гидроцилиндра пресса и гидробака наполнения.
Работа клапанов наполнения 11КН и ЗШН аналогична работе клапанов 13КН и ЗЗКН. Но при подаче давления управления цилиндра 2 необходимо предварительно сбросить давление в надклапанной полости через другие аппараты, после чего поршни 3 и 4 начинают двигаться вниз, открывая основной клапан.

Гидроклапан наполнения 33КН:
1 - корпус; 2 - цилиндр; 3,4 - поршни; 5,6 - пружины; 7 - фланец; 8 - седло; 9 - клапан; 10 - манжета; 11 - защитное кольцо; 12 - шток;
K, E - отверстия

Порядок установки и эксплуатация клапана КН

Устанавливать гидроклапаны наполнения 13КН63, 33КН63, 33КН80, 13КН100, 33КН100, 13КН125, 33КН125, 13КН140, 33КН140 на гидроцилиндр рекомендуется только в вертикальном положении.
Для облегчения заправки манжеты 10 (см. рисунки выше) и защитного кольца 11 установка гидроклапана осуществляется по частям. Первоначально устанавливается гидроклапан в сборе, но без фланца 7, а затем накидывается фланец.
Гидроклапан крепится на гидроцилиндр с помощью шпилек и гаек.
Надежная работа гидроклапана наполнения КН может быть обеспечена при использовании минерального масла с номинальной тонкостью фильтрации 0,025 мм. Содержание механических примесей в масле не должно превышать 0,005 %, а воды - 0,05 % от его массы.
Вследствие значительного усилия предварительного сжатия пружины 5 (см. рисунки выше), достигающего 200 кгс, при разборке управляющего органа гидроклапана КН необходимо в обязательном порядке пользоваться удлиненными шпильками приспособления.
В начале разборки вывинчивают два диаметрально расположенных винта крепления цилиндра к корпусу, на их место устанавливают две шпильки, накладывают планку и притягивают ее к днищу цилиндра гайками. Затем вывинчивают остальные винты, равномерно отпускают гайки до полного освобождения пружины от предварительного сжатия, далее ведут дальнейшую разборку управляющего органа клапана.

Пример условного обозначения при заказе клапана наполнения с условным проходом 63 мм, устанавливаемого вне бака наполнения, с декомпрессором:
Гидроклапан наполнения 33КН63 УХЛ4
